Beskrivning

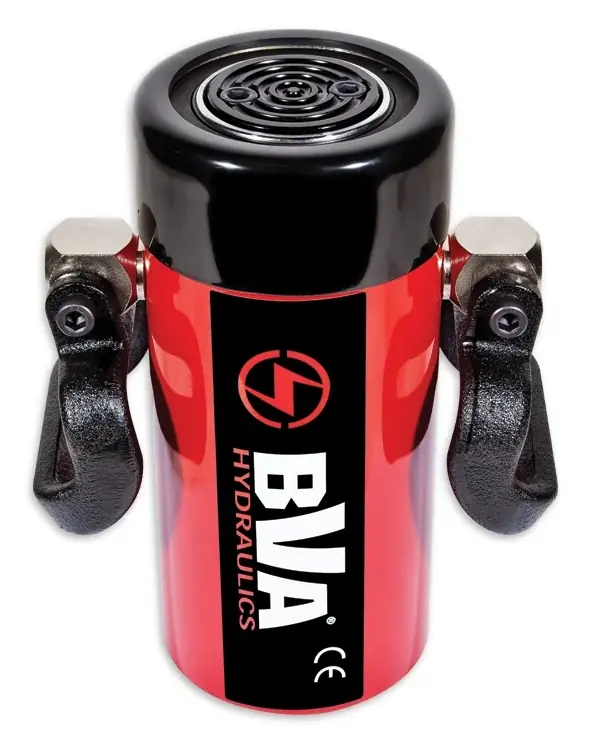

Enkelverkande cylinder från BVA Hydraulics med 100 tons kapacitet och 168 mm slaglängd, byggd för 700 bars arbetstryck. Fjäderretur tar kolven tillbaka när trycket släpps — för lyft, pressning och riktning. Vikt 57,6 kg.
Cylindern behöver 2229 cm³ olja för fullt slag — välj en pump med minst 2690 cm³ effektiv oljevolym. Matchande pumpar visas här under, eller så kan du bygg ett komplett set i konfiguratorn.
Egenskaper
- Fjäderretur, kraftig fjäder för snabbare retur av kolv
- Tillverkad i högkvalitativt solitt stål
- Stödring för skydd mot snedbelastning
- Snabbkoppling CH38-M med högt flöde och dammskydd spillfri koppling som tillbehör
- Utvändig främre gänga för att fästa cylindern
- 2 st Bärhandtag
- Max.arbetstryck 700 bar
Specifikationer
| Kapacitet | 100 ton / 911 kN |
| Slaglängd | 168 mm |
| Effektiv cylinderarea | 132,8 cm² |
| Oljevolym | 2229 cm³ |
| Vikt | 57,6 kg |
| Bygghöjd / Min. höjd | 357 mm |
| Max höjd | 525 mm |
| Cylinderns inner Ø | 130 mm |
| Cylinderns ytter Ø | 159 mm |
| Kolvstångens Ø | 105 mm |
| Sadelns ytter Ø | 70 mm |
| Avstånd cylinderbotten till oljeinlopp | 40 mm |
| Utvändig gänga på cylinderrör | 6 7/8″-12UN |
| Längd utvändig gänga på cylinderrör | 45 mm |
| Håldelning | 140 mm |
| Gänga | ¾”-10UNC |
| Gängans djup | 25 mm |
Om BVA Hydraulics. BVA utvecklar och tillverkar 700 bars (10000 psi) industrihydraulik med säkerhet och driftsäkerhet i fokus, och används världen över inom industri, stålbyggnad och tung verkstad. Alla BVA-komponenter i vårt sortiment använder samma 3/8″ snabbkoppling — allt passar ihop.
